Le parti principali di una pompa dosatrice

I quattro componenti che compongono il dosatore volumetrico proporzionale

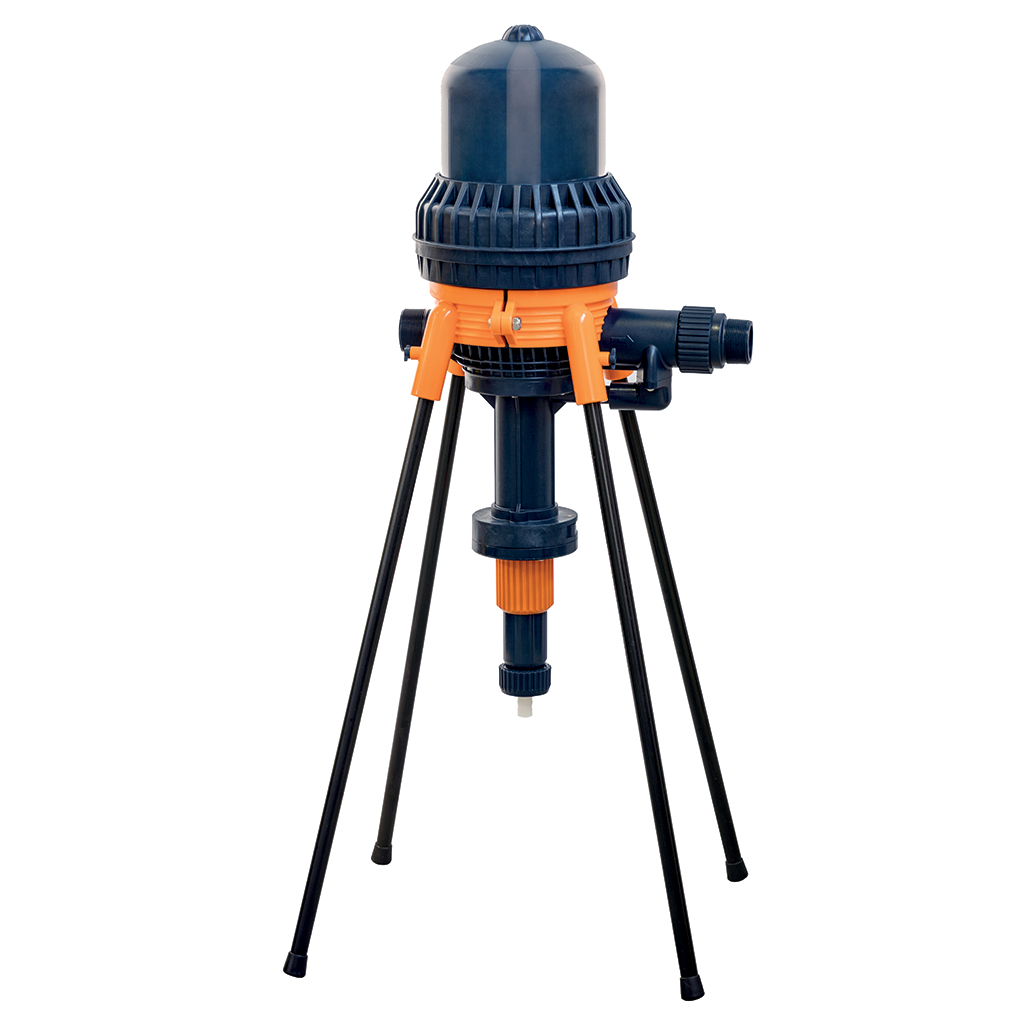

Una pompa dosatrice Mixtron è un dispositivo idraulico compatto, ma al suo interno integra una serie di componenti meccanici progettati per lavorare in sinergia. Conoscere come è strutturata, partendo dall'alto verso il basso, aiuta a comprenderne il funzionamento e a identificare le aree su cui intervenire durante la manutenzione ordinaria.

Il coperchio

È la componente più esterna e visibile della pompa, posizionata nella parte superiore. Il coperchio protegge il meccanismo interno dagli agenti esterni e ospita il tasto sfiato per eliminare eventuali presenze di aria all’interno del dosatore.

Il corpo motore

Il corpo motore è la parte centrale superiore della pompa e contiene il pistone motore, l'elemento che trasforma la pressione e la portata dell'acqua in movimento alternato. È il vero "cuore" del dosatore volumetrico proporzionale: viene azionato esclusivamente dal flusso dell'acqua che attraversa l'impianto, senza necessità di alimentazione elettrica. Il pistone motore è realizzato in materiali specifici per resistere chimicamente e meccanicamente all'azione continua delle sostanze veicolate, mentre l'albero del pistone è costruito in acciaio inossidabile per garantire una durata operativa elevata anche in condizioni di lavoro intensive.

Il corpo pompa

Sotto il corpo motore si trova il corpo pompa, che ospita il pistone della pompa e la camera in cui l'additivo viene aspirato e poi miscelato con l'acqua di rete. È in questa sezione che avviene la proporzionalità del dosaggio: il pistone della pompa, mosso meccanicamente dal pistone motore, aspira l'additivo dal serbatoio e lo inietta nel flusso principale d'acqua. Nei modelli con range di dosaggio dall'1% al 10%, il corpo pompa integra una doppia camera di miscelazione, progettata per garantire un'emulsione perfetta tra acqua e additivi a base oleosa o difficilmente miscibili.

Il sistema di dosaggio e aspirazione dell’additivo

Nella parte inferiore della pompa si trovano il sistema di regolazione del dosaggio, dove l'operatore imposta la percentuale di iniezione tramite una manica graduata, e il sistema di aspirazione dell'additivo, composto dal tubo di aspirazione, dal filtro e dalle valvole di non ritorno. Mixtron ha integrato in questa sezione una valvola unidirezionale aggiuntiva all'interno del corpo pompa, in posizione complementare a quella già presente all'estremità del tubo di aspirazione. Questa doppia barriera offre una sicurezza supplementare contro perdite e ostruzioni, riducendo il rischio di contaminazioni del flusso principale e prolungando la vita utile dei componenti interni.

Tutta la struttura è assemblata con viti in acciaio inossidabile accoppiate a inserti metallici integrati direttamente nel corpo della pompa, una soluzione costruttiva che garantisce robustezza e regolarità nei cicli di lavoro oltre ad una tenuta meccanica perfetta nel tempo e che differenzia le pompe dosatrici Mixtron dalle soluzioni con assemblaggio in plastica diffuse sul mercato.

Fase 1: dal punto morto inferiore al punto morto superiore

Quando l'acqua inizia a fluire attraverso la pompa, il pistone motore viene spinto verso l'alto dalla pressione del flusso. Durante questa fase ascendente, tutte le valvole interne sono aperte per effetto della pressione: l'additivo presente nel serbatoio viene aspirato attraverso il tubo di aspirazione e sale fino alla camera della pompa. Nel momento in cui il pistone raggiunge il punto morto superiore, il dito inversore entra in contatto con il punto di inversione posizionato nel coperchio. A questo punto la biella si allinea con la molla del meccanismo, e questo allineamento rilascia l'ingranaggio interno producendo il primo "clack" del ciclo.

Fase 2: dal punto morto superiore al punto morto inferiore

A questo punto la pompa è piena di additivo. La pressione esercitata sulla parte superiore del pistone motore inverte il senso del movimento e spinge il pistone verso il basso. Il pistone della pompa inizia ad abbassarsi, mentre il pistone motore prosegue la sua corsa fino al punto morto inferiore, sempre azionato dal flusso dell'acqua. Durante questa fase discendente, l'additivo aspirato nella fase precedente sale dalla camera inferiore alla camera superiore della pompa, dove viene miscelato con l'acqua e immesso nel flusso principale verso l'impianto idrico. Al raggiungimento del punto morto inferiore, il meccanismo genera un secondo "clack", segnalando il completamento del ciclo.

Il ciclo completo: due "clack" sono un ciclo motore

Ogni ciclo motore completo è quindi composto da una fase ascendente e una fase discendente, scandite da due "clack" consecutivi. Questo dettaglio non è solo un indicatore acustico: secondo le specifiche del manuale tecnico Mixtron, il numero di "clack" in un intervallo di 15 secondi è uno dei metodi pratici per stimare la portata reale dell'impianto e verificare che la pompa stia lavorando entro il proprio range operativo nominale. Un numero di "clack" superiore al limite previsto per il modello in uso indica una portata eccessiva, condizione che richiede l'installazione di un dosatore di taglia superiore per preservare la precisione del dosaggio e la durata dei componenti interni.

La precisione media di dosaggio garantita da questa tecnologia è ±5%, con una ripetibilità media del ±3%, valori che fanno della pompa dosatrice volumetrica proporzionale lo standard di riferimento per le applicazioni in cui il dosaggio costante e affidabile è un requisito tecnico imprescindibile.

Cosa differenzia le pompe dosatrici Mixtron

Gli elementi costruttivi che fanno la differenza

Sul mercato esistono diverse soluzioni di pompe dosatrici volumetriche proporzionali, ma non tutte offrono lo stesso livello di affidabilità costruttiva e di resistenza chimica nel lungo periodo. Mixtron ha sviluppato i propri dosatori introducendo una serie di soluzioni tecniche specifiche, frutto di un percorso di ricerca interna documentato anche nella sezione brevetti dell'azienda.

Di seguito gli elementi che caratterizzano la gamma Mixtron rispetto agli standard di settore.

Materiali plastici tecnici selezionati per la resistenza chimica

Le pompe dosatrici Mixtron sono realizzate con polipropilene (PP) e poliossimetilene (POM), due materie plastiche tecniche selezionate per la loro resistenza chimica nei confronti della maggior parte degli additivi utilizzati nei settori applicativi dell'azienda. Questa scelta consente di gestire fertilizzanti, acidificanti, sanificanti e biostimolanti con un'unica configurazione costruttiva di base, lasciando alle guarnizioni interne il compito di adattarsi alle specifiche caratteristiche chimiche del prodotto dosato.

Albero del pistone in acciaio inossidabile

L'albero del pistone, componente sottoposto a sollecitazioni meccaniche continue durante l'intero ciclo di funzionamento, è realizzato in acciaio inossidabile. Questa soluzione costruttiva garantisce resistenza alla corrosione anche in presenza di sostanze chimicamente aggressive e prolunga la vita utile del dosatore in modo significativo rispetto a soluzioni con albero in materiali non metallici.

Doppia valvola unidirezionale per la massima sicurezza

Mixtron ha integrato una valvola unidirezionale aggiuntiva nella parte bassa del dosatore, posizionata in modo complementare rispetto alla valvola di non ritorno già presente all'estremità del tubo di aspirazione. Questa doppia barriera offre una sicurezza supplementare contro perdite e ostruzioni, riducendo il rischio di reflusso dell'additivo verso la rete idrica e proteggendo i componenti interni da contaminazioni accidentali. È una caratteristica particolarmente apprezzata in tutte le applicazioni in cui la separazione tra fluido principale e additivo deve essere garantita con assoluta affidabilità.

Viti in acciaio inossidabile e inserti metallici integrati

Tutta la struttura del dosatore è assemblata con viti in acciaio inossidabile accoppiate a inserti metallici integrati direttamente nel corpo della pompa. Questa soluzione costruttiva, alternativa al più diffuso assemblaggio plastica su plastica, garantisce una tenuta meccanica perfetta nel tempo, anche dopo cicli ripetuti di smontaggio per manutenzione, e contribuisce alla robustezza complessiva del dosatore in condizioni operative intensive.

Doppia camera di miscelazione per emulsioni perfette

Nei modelli con range di dosaggio dall'1% al 10%, Mixtron ha progettato un corpo del dosaggio a doppia camera di miscelazione, una soluzione specifica per l'iniezione di additivi a base oleosa o di prodotti difficilmente miscibili con l'acqua. La doppia camera garantisce un'emulsione omogenea tra acqua e additivo già all'interno del dosatore, eliminando il rischio di separazione delle fasi a valle dell'iniezione e migliorando la qualità del prodotto finale veicolato attraverso l'impianto.

Una tecnologia matura al servizio della precisione operativa

Il funzionamento di una pompa dosatrice volumetrica proporzionale è il risultato di un equilibrio meccanico raffinato, in cui ogni componente, dalla campana superiore al sistema di aspirazione, contribuisce a garantire un dosaggio costante e affidabile per anni di utilizzo continuativo. È una tecnologia matura, perfezionata nel tempo, che continua a rappresentare lo standard di riferimento in tutti i settori in cui la precisione del dosaggio è un requisito non negoziabile, dall'agricoltura professionale al trattamento delle acque, dalla zootecnia all'industria.

Conoscere il principio di funzionamento del dosatore, le parti che lo compongono e gli elementi che ne determinano la qualità costruttiva è il punto di partenza per scegliere il modello corretto, configurarlo nel modo più adatto alla propria applicazione e gestirlo nel tempo con interventi di manutenzione mirati ed efficaci. Le soluzioni Mixtron, progettate e prodotte interamente in Italia, sono il frutto di una ricerca tecnica continua che ha portato all'integrazione di soluzioni costruttive specifiche, dai materiali plastici tecnici alla doppia valvola unidirezionale fino al pulsante di sicurezza, pensate per garantire affidabilità operativa anche nelle condizioni di lavoro più impegnative.
